柴油發(fā)動機凸輪軸位置傳感器的檢測方法
以柴油發(fā)動機霍爾式凸輪軸位置傳感器為例（長城gw2.8tc柴油機使用），霍爾式凸輪軸位置傳感器（CMPs）有三個端子，端子1為地線，端子2為信號線，端子3為電源線（5V），如圖：

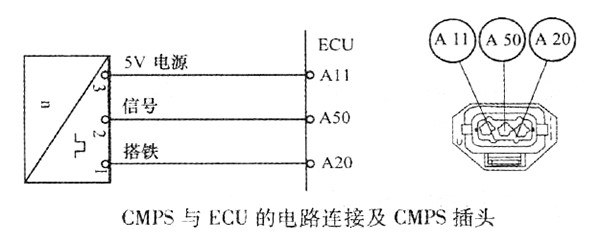

CMPS與ECU的電路連接及CMPS插頭
1.外部電路檢查。參照圖，用萬用表電阻檔測量1號端子與A20、2號端子與a5o、3號端子與所有端子之間的電阻值，判斷外部電路是否存在短路和開路故障。
2、傳感器電壓測量。關閉點火開關，拔出凸輪軸位置傳感器插頭，將點火開關置于on位置，測量傳感器側(cè)插頭3號端子與接地之間的電壓應為5V，2號端子與接地之間的電壓也應為5V，1號端子與接地之間的電壓應為0V。
